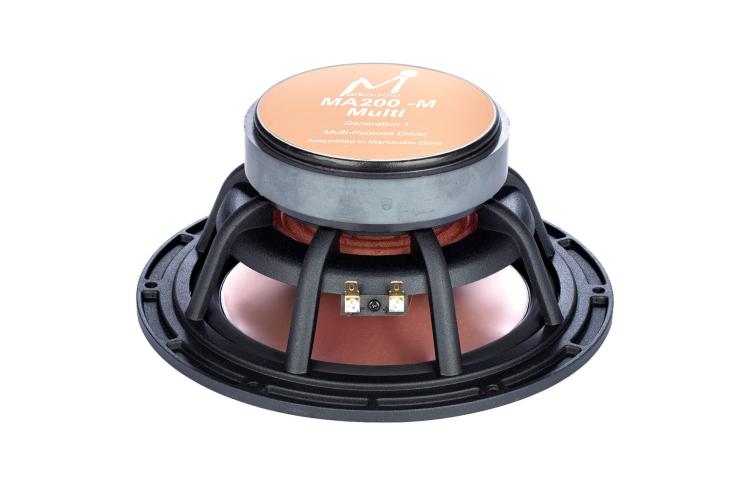

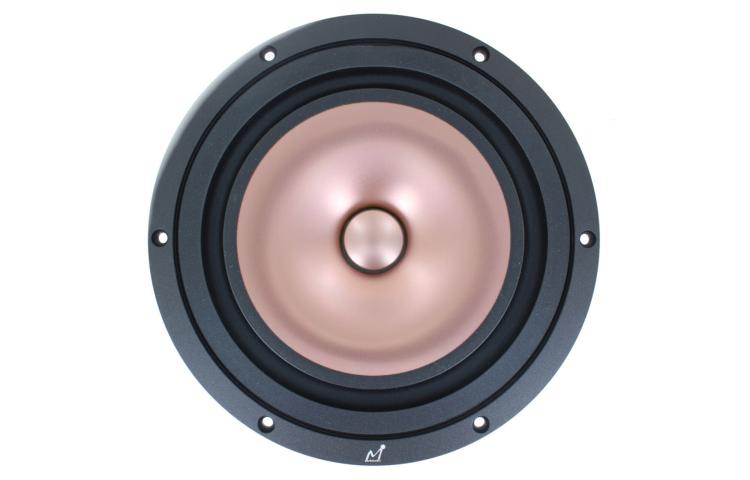

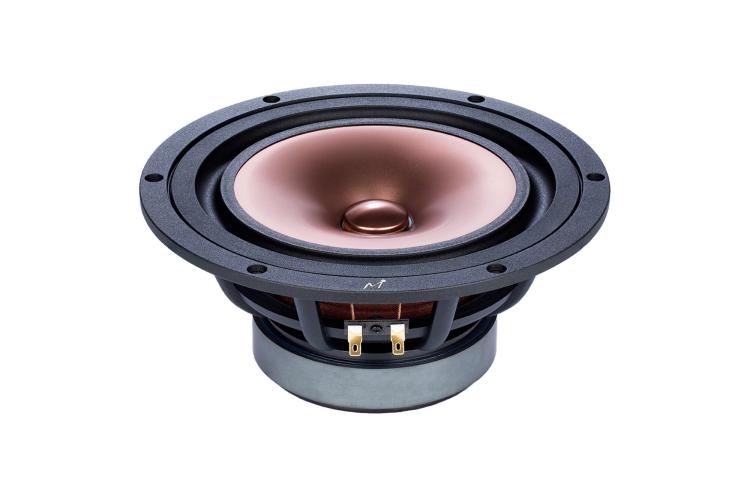

Markaudio MA200-M Multi Midnight Copper / 8″ / głośnik szerokopasmowy stop aluminium-magnezu / 8 ohm

Markaudio MA200-M Multi Midnight Copper to 8-calowy, wysokoskuteczny głośnik szerokopasmowy z dużą membraną ze stopu aluminium i magnezu. Został zaprojektowany do dużych zestawów pełnopasmowych oraz pracy jako szerokopasmowy woofer w układach dwu- i trójdrożnych.

Najważniejsze parametry to impedancja 8 Ω, skuteczność 90,3 dB i moc znamionowa 50 W. Deklarowany zakres pracy to ok. 30 Hz – 20 kHz w odpowiedniej obudowie. Pełny zestaw parametrów T/S ułatwia świadomy dobór obudowy, strojenia i dopuszczalnego poziomu pracy.

Opis produktu

Duża, płytka membrana Multiform ma zachować możliwie szeroką dyspersję przy wysokiej powierzchni promieniującej. Fs 33 Hz, Xmax 9 mm i skuteczność 90,26 dB dają znaczny potencjał basowy i dynamiczny, a dostępne projekty obejmują konstrukcje z TW 6 oraz CHR-90/CHR-120.

Duża, płytka membrana Multiform ze stopu aluminium i magnezu została zaprojektowana tak, aby zachować możliwie szerokie promieniowanie mimo średnicy 200 mm. Długoskokowe zawieszenie zapewnia duży zapas w basie.

MA200-M może pracować jako szerokopasmowy przetwornik w dużej kolumnie albo jako woofer o rozszerzonym paśmie w układzie z TW 6 lub mniejszym głośnikiem Markaudio.

Parametry Fs 33,0003 Hz, Vas 65,1957 l, Qts 0,3455, Xmax 9 mm opisują podstawowe zachowanie głośnika w niskich częstotliwościach i stanowią punkt wyjścia do symulacji obudowy. Fs, Vas i Qts pomagają dobrać objętość oraz strojenie. Xmax informuje o mechanicznym zapasie wychylenia, który trzeba kontrolować szczególnie poniżej strojenia bass-reflex.

Większa powierzchnia membrany daje większy potencjał w zakresie basu i maksymalnego poziomu dźwięku niż w małych szerokopasmowcach, ale wymaga również sztywnego frontu, właściwego litrażu i kontroli kierunkowości najwyższych częstotliwości.

Zastosowanie

Markaudio MA200-M Multi Midnight Copper może być wykorzystany w następujących typach konstrukcji i systemów audio:

• duże kolumny szerokopasmowe
• kolumny podłogowe i duże monitory
• systemy 2-drożne z TW 6
• systemy 3-drożne z CHR-90 lub CHR-120 i TW 6
• obudowy bass-reflex, zamknięte i specjalne według planów
• projekty o wysokiej dynamice i dużej skali

Przykładowe zastosowanie w projekcie

Vas 65,20 l i Fs 33,0 Hz wskazują na średnie i duże obudowy. Producent udostępnia projekty podstawkowe oraz podłogowe, także w układach wielodrożnych. Dokładny litraż i strojenie należy dobrać do roli pełnopasmowej lub woofera; przy dużym skoku wymagany jest port o odpowiednim przekroju.

Finalną objętość, strojenie i ewentualną korekcję wpływu szerokości frontu (baffle-step) należy dobrać do geometrii frontu, oczekiwanego basu, odległości odsłuchu i maksymalnego poziomu głośności.

Po wykonaniu prototypu należy zmierzyć impedancję oraz charakterystykę częstotliwościową gotowej kolumny. Symulacja jest punktem wyjścia, natomiast ilość wytłumienia, długość tunelu i korekcję pasma warto ustalić już na podstawie pomiaru.

Charakter brzmieniowy i porównanie

W porównaniu z MA200-P MICA wersja M ma bardziej rozciągniętą i bezpośrednią górę oraz niższą skuteczność. Papierowy MICA oferuje wyższe tłumienie materiałowe i skuteczność, natomiast MA200-M lepiej nadaje się do projektów, w których duży przetwornik ma odtwarzać możliwie szerokie pasmo. W najwyższej oktawie kierunkowość będzie większa niż w małych głośnikach.

Na tle wersji papierowych metalowa membrana zwykle zapewnia szybszy kontur, bardziej rozciągniętą górę i mocniejsze poczucie detalu. Papier bywa odbierany jako łagodniejszy, natomiast stop metali lepiej pasuje do projektów nastawionych na precyzję i szerokie pasmo.

Ostateczny rezultat zależy od szerokości frontu, sposobu montażu, wytłumienia, strojenia i ustawienia kolumn w pomieszczeniu. W konstrukcji szerokopasmowej szczególnie ważne są odpowiedź poza osią oraz kontrola wpływu szerokości frontu (baffle-step), ponieważ nie ma klasycznego podziału między średnicą i górą.

Najważniejsze cechy

• format 8″
• membrana ze stopu aluminium-magnezu
• Fs 33,0 Hz
• skuteczność 90,26 dB
• moc 50 W
• Xmax 9 mm
• duża powierzchnia Sd 206 cm²
• możliwość budowy systemów z TW 6
• wariant wykończenia Multi Midnight Copper

Informacje montażowe

Duży kosz ma sześć otworów. Front powinien być sztywny i dobrze usztywniony. Zapewnij co najmniej wymagany prześwit za magnesem i nie zasłaniaj przepływu powietrza materiałem tłumiącym.

Pod koszem warto zastosować cienką, równomierną uszczelkę. Śruby dokręcaj stopniowo i naprzemiennie, tak aby nie odkształcić kosza, nie wprowadzić naprężeń oraz zachować szczelność połączenia z przednią ścianką.

Przed obróbką frontu porównaj aktualny rysunek techniczny z rzeczywistym egzemplarzem, szczególnie przy wykonywaniu frezu CNC. Nie przenoś mechaniki z innego modelu tylko dlatego, że ma podobną średnicę handlową.

Informacje o bezpieczeństwie

Montaż i podłączenie wykonuj przy wyłączonym wzmacniaczu. Zachowaj prawidłową polaryzację, nie przekraczaj mocy znamionowej i kontroluj wychylenie membrany, szczególnie poniżej strojenia obudowy bass-reflex.

Przy dużym wychyleniu zachowaj bezpieczną odległość przewodów i wytłumienia od membrany. Metalową membranę chronić przed dotykiem i wgnieceniem.

Dane techniczne

Wymiary montażowe
