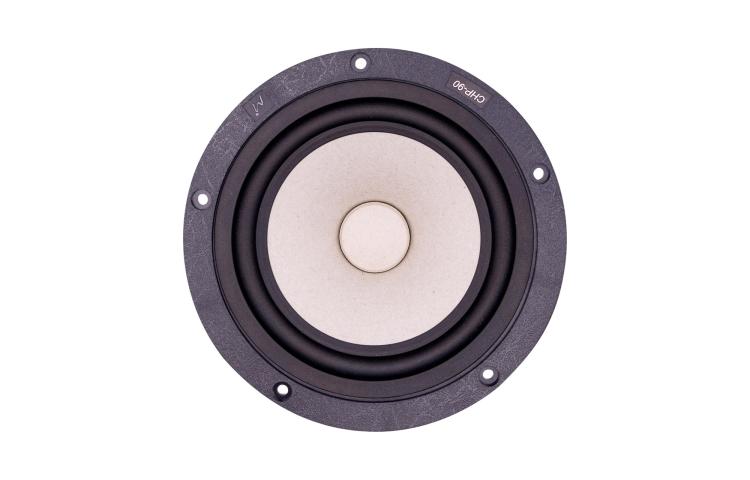

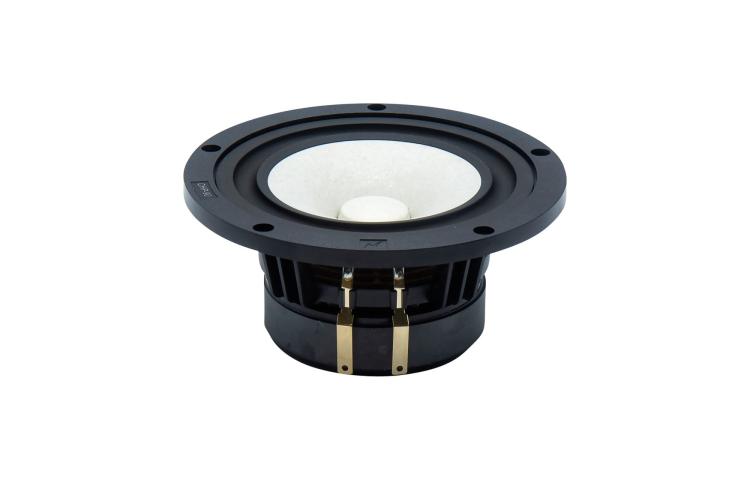

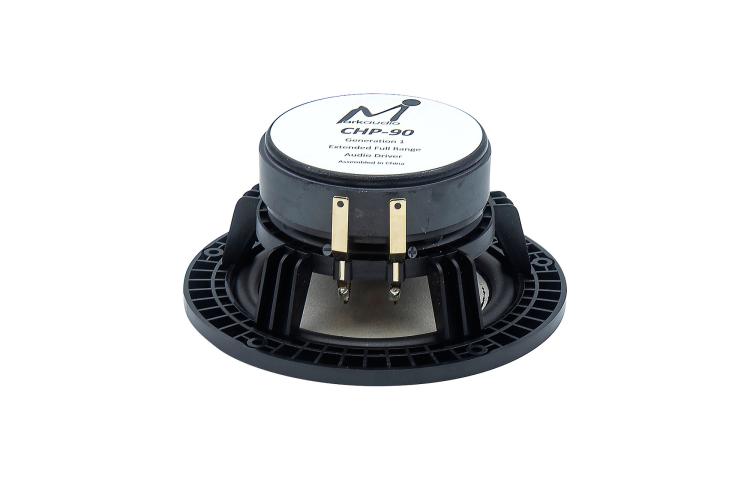

Markaudio CHP-90 MICA / 3,5″ / głośnik szerokopasmowy papier MICA / 8 ohm

Markaudio CHP-90 MICA to wszechstronny przetwornik szerokopasmowy 90 mm z lekką membraną papierową wzmacnianą miką i włóknem szklanym. Konstrukcja łączy niską częstotliwość rezonansową z dużym skokiem mechanicznym jak na tę klasę średnicy.

Najważniejsze parametry to impedancja 8 Ω, skuteczność 89,2 dB i moc znamionowa 40 W. Deklarowany zakres pracy to ok. 37 Hz – 28 kHz w odpowiedniej obudowie. Pełny zestaw parametrów T/S ułatwia świadomy dobór obudowy, strojenia i dopuszczalnego poziomu pracy.

Opis produktu

Producent opracował dla CHP-90 MICA nowy układ drgający oraz dedykowany kosz. Membrana kompozytowa wykorzystuje naturalne tłumienie papieru, a dodatki miki i włókna zwiększają sztywność. Parametry umożliwiają pracę zarówno jako samodzielny szerokopasmowiec, jak i sekcja średnio-niskotonowa w bardziej rozbudowanym systemie.

Kompozyt papieru, miki i włókna szklanego łączy naturalne tłumienie celulozy z większą stabilnością powierzchni promieniującej. Producent opracował dla tego modelu własny kosz i komplet części ruchomych, dlatego CHP-90 MICA nie jest jedynie papierową odmianą CHR-90.

Prawie płaski środkowy zakres ułatwia pracę jako pojedyncze źródło szerokopasmowe, a także jako głośnik średnio- lub nisko-średniotonowy w systemie wielodrożnym.

Parametry Fs 48,53 Hz, Vas 20,05 l, Qts 0,3635, Xmax 7 mm w jedną stronę opisują podstawowe zachowanie głośnika w niskich częstotliwościach i stanowią punkt wyjścia do symulacji obudowy. Fs, Vas i Qts pomagają dobrać objętość oraz strojenie. Xmax informuje o mechanicznym zapasie wychylenia, który trzeba kontrolować szczególnie poniżej strojenia bass-reflex.

Papierowa membrana jest dobrym wyborem, gdy priorytetem jest naturalna średnica i łagodniejsze wygaszanie górnego pasma. Nie zwalnia to jednak z pomiaru gotowej kolumny, ponieważ szerokość frontu i strojenie obudowy nadal kształtują balans tonalny.

Zastosowanie

Markaudio CHP-90 MICA może być wykorzystany w następujących typach konstrukcji i systemów audio:

• kolumny szerokopasmowe bass-reflex i zamknięte
• obudowy MLTL, DCR i linie transmisyjne według planów producenta
• monitory podstawkowe i kolumny podłogowe DIY
• systemy 2-drożne z opcjonalnym tweeterem
• projekty hi-fi, kina domowego i nagłośnienia bliskiego pola

Przykładowe zastosowanie w projekcie

Nie ma jednego uniwersalnego litrażu dla CHP-90. Producent publikuje wiele gotowych projektów — od kompaktowych obudów wentylowanych i sześcianów po MLTL oraz większe konstrukcje. Dobór objętości i strojenia należy wykonać na podstawie podanych parametrów T/S, oczekiwanego zejścia basu i maksymalnego poziomu SPL. Wartość Vas 20,05 l wskazuje, że przetwornik może pracować w obudowach wyraźnie większych niż typowe konstrukcje dla 3,5-calowych głośników.

Finalną objętość, strojenie i ewentualną korekcję wpływu szerokości frontu (baffle-step) należy dobrać do geometrii frontu, oczekiwanego basu, odległości odsłuchu i maksymalnego poziomu głośności.

Po wykonaniu prototypu należy zmierzyć impedancję oraz charakterystykę częstotliwościową gotowej kolumny. Symulacja jest punktem wyjścia, natomiast ilość wytłumienia, długość tunelu i korekcję pasma warto ustalić już na podstawie pomiaru.

Charakter brzmieniowy i porównanie

W porównaniu z metalowym CHR-90 membrana MICA zapewnia większe tłumienie własne i zwykle łagodniejszą prezentację górnego zakresu. CHP-90 zachowuje szerokie pasmo i dobrą czytelność średnicy, ale jego charakter jest ukierunkowany na spójność oraz naturalne wygaszanie rezonansów materiału. Ostateczne brzmienie zależy w dużej mierze od geometrii frontu i obudowy.

W porównaniu z metalowym odpowiednikiem papierowa membrana ma większe tłumienie własne i zwykle łagodniej wygasza górny zakres. Brzmienie jest przez to mniej ofensywne, choć może wymagać innego ustawienia na osi i innej korekcji baffle-step.

Ostateczny rezultat zależy od szerokości frontu, sposobu montażu, wytłumienia, strojenia i ustawienia kolumn w pomieszczeniu. W konstrukcji szerokopasmowej szczególnie ważne są odpowiedź poza osią oraz kontrola wpływu szerokości frontu (baffle-step), ponieważ nie ma klasycznego podziału między średnicą i górą.

Najważniejsze cechy

• membrana papierowa z miką i włóknem szklanym
• duży skok mechaniczny 7 mm w jedną stronę
• niska częstotliwość rezonansowa 48,53 Hz
• skuteczność 89,24 dB
• moc znamionowa 40 W
• dedykowany kosz i układ drgający
• bogata biblioteka projektów obudów producenta

Informacje montażowe

Kosz może być montowany nawierzchniowo lub we frezie. Przed obróbką frontu należy skorzystać z rysunku technicznego konkretnej partii. Zachowaj równomierny docisk pięciu śrub i nie naprężaj polimerowego kosza.

Pod koszem warto zastosować cienką, równomierną uszczelkę. Śruby dokręcaj stopniowo i naprzemiennie, tak aby nie odkształcić kosza, nie wprowadzić naprężeń oraz zachować szczelność połączenia z przednią ścianką.

Przed obróbką frontu porównaj aktualny rysunek techniczny z rzeczywistym egzemplarzem, szczególnie przy wykonywaniu frezu CNC. Nie przenoś mechaniki z innego modelu tylko dlatego, że ma podobną średnicę handlową.

Informacje o bezpieczeństwie

Montaż i podłączenie wykonuj przy wyłączonym wzmacniaczu. Zachowaj prawidłową polaryzację, nie przekraczaj mocy znamionowej i kontroluj wychylenie membrany, szczególnie poniżej strojenia obudowy bass-reflex.

Nie naciskaj membrany ani korektora fazy. W pierwszych godzinach pracy zwiększaj poziom stopniowo i nie dopuszczaj do słyszalnych oznak przeciążenia lub uderzania układu drgającego.

Dane techniczne

Wymiary montażowe

Przed wykonaniem frezu należy skorzystać z aktualnego rysunku technicznego przeznaczonego dokładnie dla modelu CHP-90 MICA i porównać go z rzeczywistym egzemplarzem. Nie należy przenosić wymiarów z podobnego głośnika.
