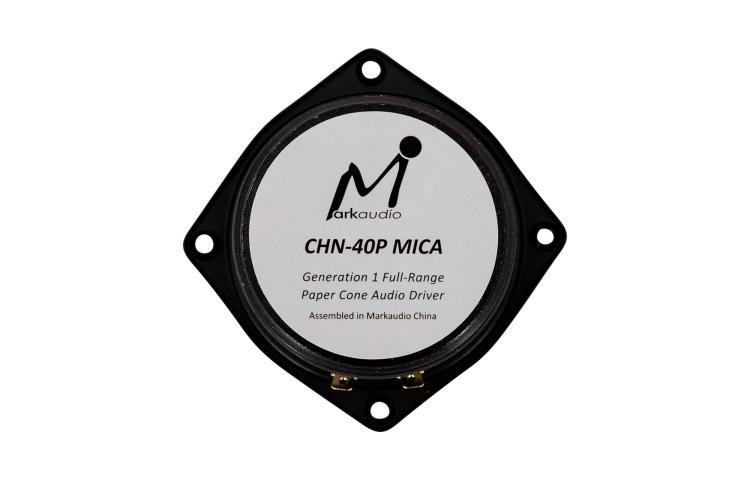

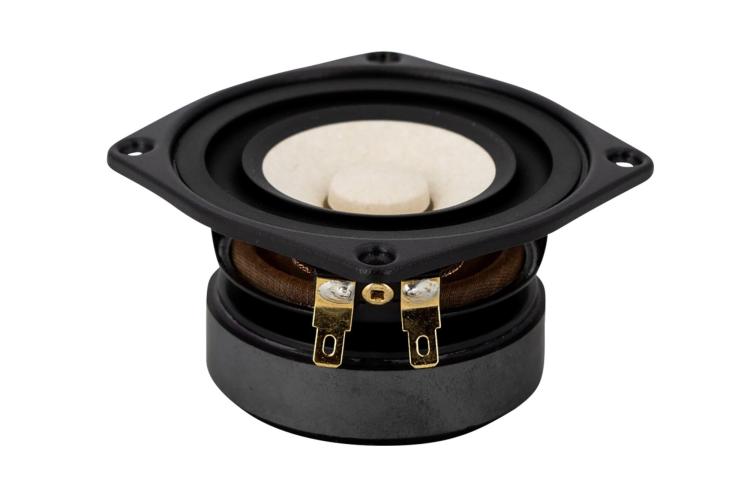

Markaudio CHN-40P MICA / 2,5″ / głośnik szerokopasmowy papier MICA / 8 ohm

Markaudio CHN-40P MICA to miniaturowy 2,5-calowy głośnik szerokopasmowy z kompozytową membraną papierową MICA. W porównaniu z metalowym CHN-40 oferuje wyższą skuteczność i większe tłumienie materiałowe przy zachowaniu bardzo szerokiego pasma.

Najważniejsze parametry to impedancja 8 Ω, skuteczność 85,9 dB i moc znamionowa 7 W. Deklarowany zakres pracy to ok. 120 Hz – 28 kHz. Pełny zestaw parametrów T/S ułatwia świadomy dobór obudowy, strojenia i dopuszczalnego poziomu pracy.

Opis produktu

Papier jest wzmacniany miką i włóknem, co zwiększa sztywność bez rezygnacji z naturalnego tłumienia. Model został zaprojektowany do małych satelitów, soundbarów i wielogłośnikowych układów o ograniczonej głębokości.

Model sprawdza się w małych satelitach, soundbarach i systemach bliskiego pola, szczególnie gdy priorytetem jest naturalna średnica i łagodniejsze wysokie tony.

Parametry Fs 106,6910 Hz, Vas 1,1688 l, Qts 0,548, Xmax 3,5 mm w jedną stronę opisują podstawowe zachowanie głośnika w niskich częstotliwościach i stanowią punkt wyjścia do symulacji obudowy. Fs, Vas i Qts pomagają dobrać objętość oraz strojenie. Xmax informuje o mechanicznym zapasie wychylenia, który trzeba kontrolować szczególnie poniżej strojenia bass-reflex.

Papierowa membrana jest dobrym wyborem, gdy priorytetem jest naturalna średnica i łagodniejsze wygaszanie górnego pasma. Nie zwalnia to jednak z pomiaru gotowej kolumny, ponieważ szerokość frontu i strojenie obudowy nadal kształtują balans tonalny.

Zastosowanie

Markaudio CHN-40P MICA może być wykorzystany w następujących typach konstrukcji i systemów audio:

• mikromonitory i satelity
• soundbary oraz zestawy telewizyjne
• macierze liniowe
• małe systemy aktywne z subwooferem
• projekty instalacyjne i przenośne

Przykładowe zastosowanie w projekcie

Przy Fs 106,69 Hz i Vas 1,17 l model współpracuje z bardzo małymi komorami. Najniższy zakres powinien być odciążony filtrem lub subwooferem, szczególnie przy większym poziomie. Litraż i ewentualny port należy dobrać symulacją.

Finalną objętość, strojenie i ewentualną korekcję wpływu szerokości frontu (baffle-step) należy dobrać do geometrii frontu, oczekiwanego basu, odległości odsłuchu i maksymalnego poziomu głośności.

Po wykonaniu prototypu należy zmierzyć impedancję oraz charakterystykę częstotliwościową gotowej kolumny. Symulacja jest punktem wyjścia, natomiast ilość wytłumienia, długość tunelu i korekcję pasma warto ustalić już na podstawie pomiaru.

Charakter brzmieniowy i porównanie

W porównaniu z CHN-40 wersja P MICA jest bardziej tłumiona materiałowo i ma wyższą skuteczność, natomiast metalowy CHN-40 oferuje inny charakter najwyższego pasma. CHN-40P jest ukierunkowany na czytelność i spójność w kompaktowych konstrukcjach.

W porównaniu z metalowym odpowiednikiem papierowa membrana ma większe tłumienie własne i zwykle łagodniej wygasza górny zakres. Brzmienie jest przez to mniej ofensywne, choć może wymagać innego ustawienia na osi i innej korekcji baffle-step.

Ostateczny rezultat zależy od szerokości frontu, sposobu montażu, wytłumienia, strojenia i ustawienia kolumn w pomieszczeniu. W konstrukcji szerokopasmowej szczególnie ważne są odpowiedź poza osią oraz kontrola wpływu szerokości frontu (baffle-step), ponieważ nie ma klasycznego podziału między średnicą i górą.

Najważniejsze cechy

• membrana papierowa MICA
• format 2,5″
• pasmo około 120 Hz – 28 kHz
• skuteczność 85,93 dB
• moc 7 W
• Xmax 3,5 mm w jedną stronę
• cztery otwory montażowe

Informacje montażowe

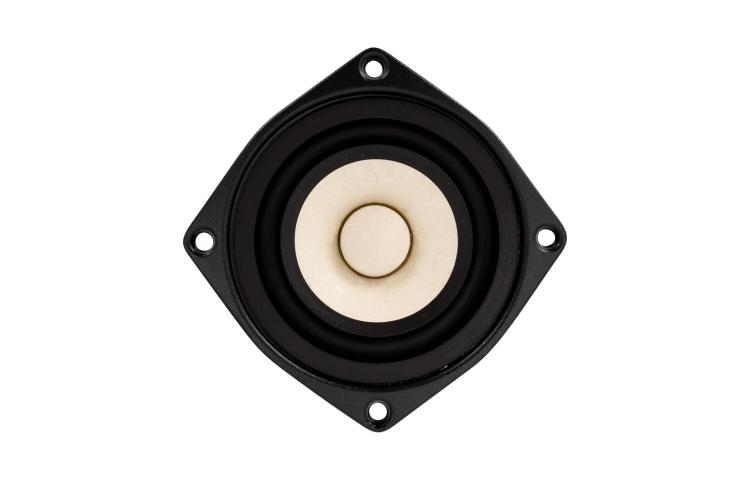

Kwadratowy kosz 78,4 mm ma cztery punkty mocowania. Otwór montażowy należy wykonać po sprawdzeniu rysunku; zachowaj szczelność małej komory.

Pod koszem warto zastosować cienką, równomierną uszczelkę. Śruby dokręcaj stopniowo i naprzemiennie, tak aby nie odkształcić kosza, nie wprowadzić naprężeń oraz zachować szczelność połączenia z przednią ścianką.

Przed obróbką frontu porównaj aktualny rysunek techniczny z rzeczywistym egzemplarzem, szczególnie przy wykonywaniu frezu CNC. Nie przenoś mechaniki z innego modelu tylko dlatego, że ma podobną średnicę handlową.

Informacje o bezpieczeństwie

Montaż i podłączenie wykonuj przy wyłączonym wzmacniaczu. Zachowaj prawidłową polaryzację, nie przekraczaj mocy znamionowej i kontroluj wychylenie membrany, szczególnie poniżej strojenia obudowy bass-reflex.

Nie przekraczaj wychylenia poniżej zakresu użytecznego. Papierową membranę chroń przed wilgocią.
