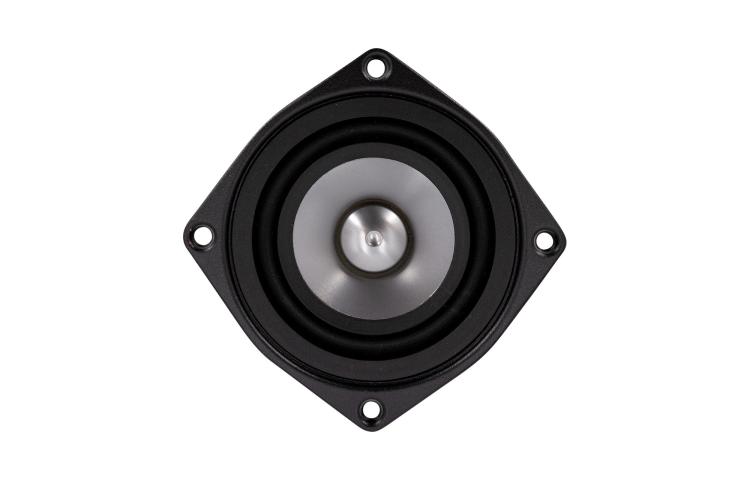

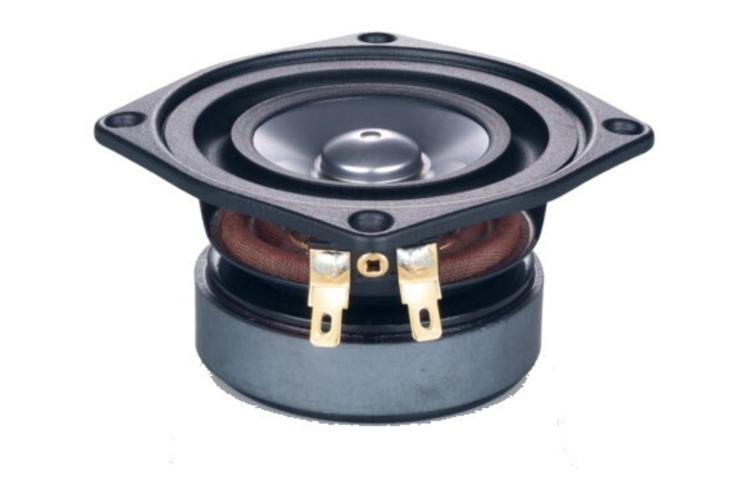

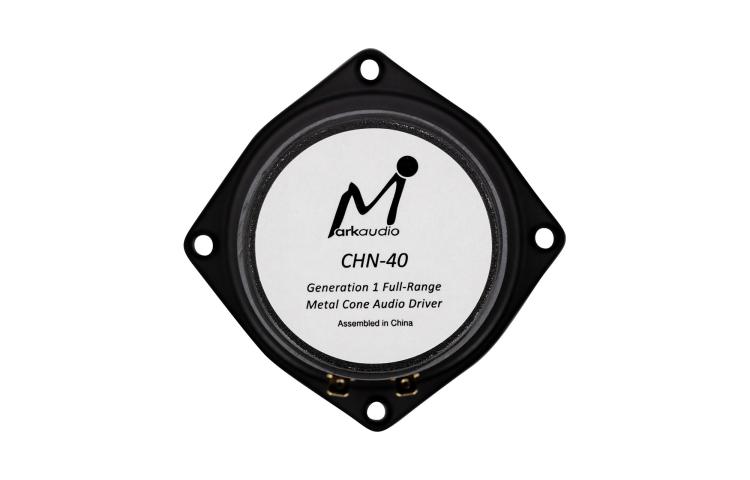

Markaudio CHN-40 / 2,5″ / głośnik szerokopasmowy stop magnezu / 8 ohm

Markaudio CHN-40 to miniaturowy głośnik szerokopasmowy z metalową membraną, przeznaczony do bardzo małych zestawów, soundbarów i macierzy. Pomimo niewielkich wymiarów oferuje pełny zakres średnio-wysokotonowy i skok mechaniczny 3,5 mm w jedną stronę.

Najważniejsze parametry to impedancja 8 Ω, skuteczność 83,4 dB i moc znamionowa 7 W. Górna granica użytecznego pasma sięga ok. 25 kHz. Pełny zestaw parametrów T/S ułatwia świadomy dobór obudowy, strojenia i dopuszczalnego poziomu pracy.

Opis produktu

Lekka membrana ze stopu magnezu i kompaktowy układ napędowy pozwalają uzyskać szerokie pasmo w formacie 2,5″. Model nadaje się do samodzielnej pracy w bliskim polu, ale w większości zastosowań korzysta z odciążenia najniższego basu lub współpracy z subwooferem.

Mały kołnierz i niewielka średnica membrany ułatwiają budowę wąskich soundbarów, satelitów oraz układów wielogłośnikowych. Kompaktowy front pomaga zachować szerokie promieniowanie w średnich i wysokich tonach oraz niewielki rozstaw między źródłami.

Parametry Fs 97,4826 Hz, Vas 1,1523 l, Qts 0,6429, Xmax 3,5 mm w jedną stronę opisują podstawowe zachowanie głośnika w niskich częstotliwościach i stanowią punkt wyjścia do symulacji obudowy. Fs, Vas i Qts pomagają dobrać objętość oraz strojenie. Xmax informuje o mechanicznym zapasie wychylenia, który trzeba kontrolować szczególnie poniżej strojenia bass-reflex.

Model nadaje się do projektów, w których pojedynczy przetwornik ma pokrywać możliwie dużą część pasma. Przy wysokich poziomach odsłuchu warto rozważyć filtrację dolnego zakresu lub współpracę z subwooferem, aby ograniczyć nadmierne wychylenie.

Zastosowanie

Markaudio CHN-40 może być wykorzystany w następujących typach konstrukcji i systemów audio:

• mikromonitory biurkowe
• soundbary i głośniki telewizyjne
• kolumny satelitarne z subwooferem
• macierze liniowe i wielogłośnikowe
• małe systemy aktywne z DSP
• projekty przenośne i instalacyjne

Przykładowe zastosowanie w projekcie

Ze względu na Fs około 97,5 Hz i niewielkie Vas 1,15 l model dobrze pasuje do bardzo małych obudów. Dokładny litraż, strojenie i filtr dolnoprzepustowy należy ustalić symulacją. W systemie o wyższym poziomie SPL zalecane jest odciążenie poniżej zakresu użytecznego oraz współpraca z wooferem lub subwooferem.

Finalną objętość, strojenie i ewentualną korekcję wpływu szerokości frontu (baffle-step) należy dobrać do geometrii frontu, oczekiwanego basu, odległości odsłuchu i maksymalnego poziomu głośności.

Po wykonaniu prototypu należy zmierzyć impedancję oraz charakterystykę częstotliwościową gotowej kolumny. Symulacja jest punktem wyjścia, natomiast ilość wytłumienia, długość tunelu i korekcję pasma warto ustalić już na podstawie pomiaru.

Charakter brzmieniowy i porównanie

W porównaniu z papierowym CHN-40P wersja metalowa daje bardziej rozciągnięty i bezpośredni górny zakres, natomiast CHN-40P oferuje większe tłumienie materiałowe. CHN-40 jest dobrym wyborem, gdy priorytetem są małe wymiary, szeroka dyspersja i wysoka czytelność mowy.

Na tle wersji papierowych metalowa membrana zwykle zapewnia szybszy kontur, bardziej rozciągniętą górę i mocniejsze poczucie detalu. Papier bywa odbierany jako łagodniejszy, natomiast stop metali lepiej pasuje do projektów nastawionych na precyzję i szerokie pasmo.

Ostateczny rezultat zależy od szerokości frontu, sposobu montażu, wytłumienia, strojenia i ustawienia kolumn w pomieszczeniu. W konstrukcji szerokopasmowej szczególnie ważne są odpowiedź poza osią oraz kontrola wpływu szerokości frontu (baffle-step), ponieważ nie ma klasycznego podziału między średnicą i górą.

Najważniejsze cechy

• format 2,5″
• membrana ze stopu magnezu
• pasmo do około 25 kHz
• Xmax 3,5 mm w jedną stronę
• moc znamionowa 7 W
• małe Vas 1,1523 l
• cztery punkty mocowania

Informacje montażowe

Kosz ma cztery otwory montażowe. W małych frontach szczególnie ważne jest zachowanie symetrii i brak szczelin pod kołnierzem. Nie dokręcaj śrub nadmiernie.

Pod koszem warto zastosować cienką, równomierną uszczelkę. Śruby dokręcaj stopniowo i naprzemiennie, tak aby nie odkształcić kosza, nie wprowadzić naprężeń oraz zachować szczelność połączenia z przednią ścianką.

Przed obróbką frontu porównaj aktualny rysunek techniczny z rzeczywistym egzemplarzem, szczególnie przy wykonywaniu frezu CNC. Nie przenoś mechaniki z innego modelu tylko dlatego, że ma podobną średnicę handlową.

Informacje o bezpieczeństwie

Montaż i podłączenie wykonuj przy wyłączonym wzmacniaczu. Zachowaj prawidłową polaryzację, nie przekraczaj mocy znamionowej i kontroluj wychylenie membrany, szczególnie poniżej strojenia obudowy bass-reflex.

Przy braku filtra dolnego zakresu mała membrana może szybko osiągnąć limit wychylenia. W systemach o większej mocy zastosuj filtr górnoprzepustowy i ogranicznik.

Dane techniczne

Wymiary montażowe
