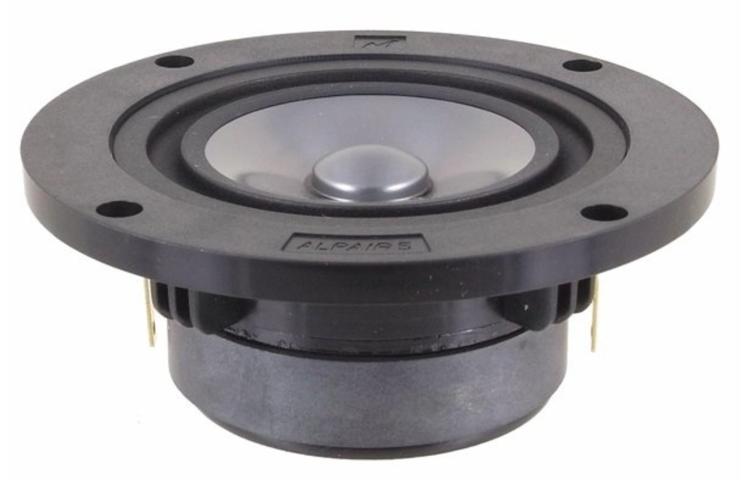

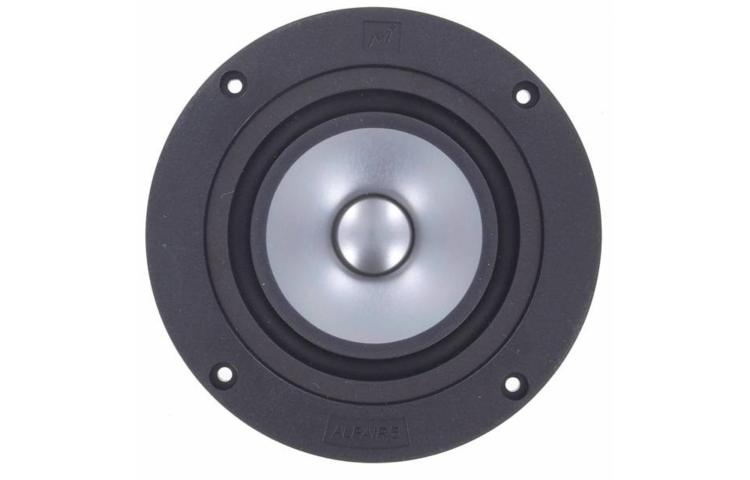

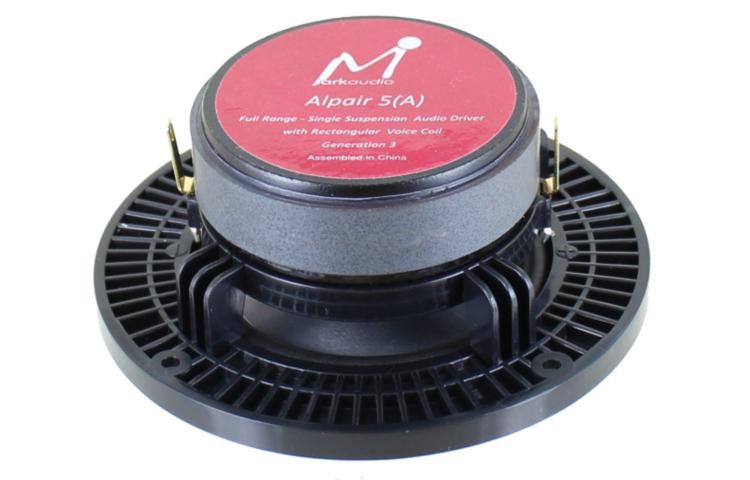

Markaudio Alpair 5.3 Grey / 3″ / głośnik szerokopasmowy stop magnezu / 4 ohm

Markaudio Alpair 5.3 Grey to trzecia generacja kompaktowego głośnika szerokopasmowego Alpair 5 z metalową membraną i konstrukcją Mono-Suspension bez klasycznego resoru dolnego. Model jest dobierany parametrami i przeznaczony do wysokiej klasy małych kolumn.

Najważniejsze parametry to impedancja 4 Ω, skuteczność 85,4 dB i moc znamionowa 5 W. Górna granica użytecznego pasma sięga ok. 25 kHz. Pełny zestaw parametrów T/S ułatwia świadomy dobór obudowy, strojenia i dopuszczalnego poziomu pracy.

Opis produktu

Nowa prostokątna cewka miedziana zastąpiła wcześniejsze uzwojenie CCAW, zwiększając tłumienie wysokich częstotliwości przy podobnej masie. Płytka membrana, szeroka dyspersja i brak klasycznego resoru dolnego ograniczają straty mechaniczne. Producent paruje jednostki do ±1 Hz w częstotliwości rezonansowej.

Trzecia generacja Alpair 5 wykorzystuje Mono-Suspension bez klasycznego dolnego resoru oraz nową prostokątną cewkę miedzianą. Zwiększone tłumienie elektryczne pomaga uzyskać bardziej naturalną górę pasma.

Parametry Fs 94,5428 Hz, Vas 1,7845 l, Qts 0,4986, Xmax 3 mm w jedną stronę opisują podstawowe zachowanie głośnika w niskich częstotliwościach i stanowią punkt wyjścia do symulacji obudowy. Fs, Vas i Qts pomagają dobrać objętość oraz strojenie. Xmax informuje o mechanicznym zapasie wychylenia, który trzeba kontrolować szczególnie poniżej strojenia bass-reflex.

Model nadaje się do projektów, w których pojedynczy przetwornik ma pokrywać możliwie dużą część pasma. Przy wysokich poziomach odsłuchu warto rozważyć filtrację dolnego zakresu lub współpracę z subwooferem, aby ograniczyć nadmierne wychylenie.

Zastosowanie

Markaudio Alpair 5.3 Grey może być wykorzystany w następujących typach konstrukcji i systemów audio:

• kompaktowe monitory high-end
• małe bass-reflexy około 3 l po symulacji
• soundbary wysokiej klasy
• linie i macierze głośnikowe
• systemy aktywne z DSP
• zestawy bliskiego pola ze wsparciem subwoofera

Przykładowe zastosowanie w projekcie

Producent podaje typowy przykład obudowy bass-reflex o objętości wewnętrznej około 3 l, możliwej do strojenia poniżej 80 Hz. Jest to punkt startowy dla Alpair 5.3; finalne strojenie zależy od portu, wytłumienia, szerokości frontu i dopuszczalnego wychylenia.

Około 3 l to praktyczny punkt startowy podany dla tego modelu, a nie wartość obowiązkowa. Tunel, wytłumienie i szerokość frontu należy dostroić do konkretnej konstrukcji.

Ze względu na niewielką powierzchnię membrany w systemie nastawionym na większy poziom SPL warto rozważyć filtr dolnozaporowy lub subwoofer. Pozwala to zachować przejrzystość średnicy i ograniczyć skok przy najniższych częstotliwościach.

Charakter brzmieniowy i porównanie

W porównaniu z drugą generacją Alpair 5 wersja 5.3 ma nieco cieplejszą, bardziej naturalną górę przy zachowaniu mikrodynamiki. W porównaniu z CHN-50 jest konstrukcją bardziej zaawansowaną mechanicznie i precyzyjniej dobieraną. MAOP 5 pozostaje wyższą opcją z dodatkowym tłumieniem powierzchni MAO.

Na tle wersji papierowych metalowa membrana zwykle zapewnia szybszy kontur, bardziej rozciągniętą górę i mocniejsze poczucie detalu. Papier bywa odbierany jako łagodniejszy, natomiast stop metali lepiej pasuje do projektów nastawionych na precyzję i szerokie pasmo.

Ostateczny rezultat zależy od szerokości frontu, sposobu montażu, wytłumienia, strojenia i ustawienia kolumn w pomieszczeniu. W konstrukcji szerokopasmowej szczególnie ważne są odpowiedź poza osią oraz kontrola wpływu szerokości frontu (baffle-step), ponieważ nie ma klasycznego podziału między średnicą i górą.

Najważniejsze cechy

• Generation 3
• membrana ze stopu magnezu
• Mono-Suspension bez klasycznego resoru dolnego
• prostokątna cewka miedziana
• pasmo do 25 kHz
• parowanie do ±1 Hz przy F0
• moc 5 W
• Xmax 3 mm w jedną stronę
• wariant wykończenia Grey

Informacje montażowe

Zachowaj idealnie płaską powierzchnię i równomierny docisk. Model jest delikatny; nie chwytaj za membranę ani przednie zawieszenie. Frez wykonaj według rysunku Alpair 5.3.

Pod koszem warto zastosować cienką, równomierną uszczelkę. Śruby dokręcaj stopniowo i naprzemiennie, tak aby nie odkształcić kosza, nie wprowadzić naprężeń oraz zachować szczelność połączenia z przednią ścianką.

Przed obróbką frontu porównaj aktualny rysunek techniczny z rzeczywistym egzemplarzem, szczególnie przy wykonywaniu frezu CNC. Nie przenoś mechaniki z innego modelu tylko dlatego, że ma podobną średnicę handlową.

Informacje o bezpieczeństwie

Montaż i podłączenie wykonuj przy wyłączonym wzmacniaczu. Zachowaj prawidłową polaryzację, nie przekraczaj mocy znamionowej i kontroluj wychylenie membrany, szczególnie poniżej strojenia obudowy bass-reflex.

Nie przekraczaj 5 W mocy znamionowej i ogranicz najniższe częstotliwości. Układ Mono-Suspension wymaga ostrożnego wygrzewania.

Dane techniczne

Wymiary montażowe

Przed wykonaniem frezu należy skorzystać z aktualnego rysunku technicznego przeznaczonego dokładnie dla modelu Alpair 5.3 i porównać go z rzeczywistym egzemplarzem. Nie należy przenosić wymiarów z podobnego głośnika.
