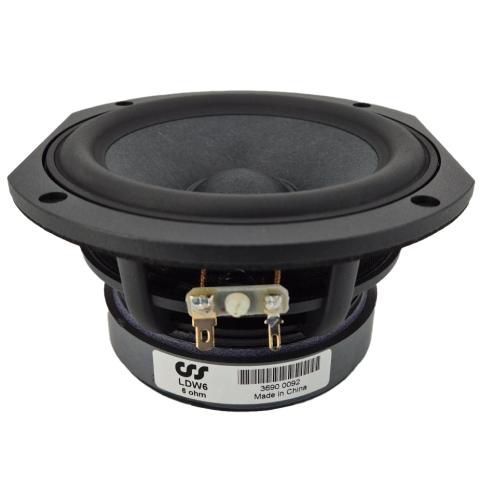

CSS LDW6 / głośnik nisko-średniotonowy 6,5 cala / 6 Ohm

CSS LDW6 to 6,5-calowy głośnik nisko-średniotonowy o impedancji nominalnej 6 Ohm, wykorzystywany w konstrukcjach CSS jako przetwornik obsługujący średnicę i niższy zakres pasma.

Opis produktu

CSS LDW6 to 6,5-calowy głośnik nisko-średniotonowy o impedancji nominalnej 6 Ohm, wykorzystywany w konstrukcjach CSS jako przetwornik obsługujący średnicę i niższy zakres pasma. Skuteczność 88,4 dB, Fs 50 Hz i Qts 0,42 dają mu parametry odpowiednie zarówno do samodzielnych projektów DIY, jak i do wielodrożnych zestawów, w których ważne są niskie zniekształcenia w zakresie wokali i instrumentów.

LDW6 nie jest typowym „głośnikiem średniotonowym” przeznaczonym wyłącznie do małej, zamkniętej komory. Jego parametry pozwalają wykorzystać go znacznie niżej, a w firmowych konstrukcjach CSS pracuje właśnie jako midwoofer. Dzięki temu projektant może połączyć spójną średnicę z sensownym zapasem w niższym paśmie, a miejsce podziału dobrać już na podstawie pomiarów w docelowej obudowie.

W projekcie własnym warto potraktować podane niżej objętości zamknięte jako punkt wyjścia, a nie gotową receptę. Ostateczne strojenie zależy od szerokości frontu, rzeczywistej charakterystyki na osi i poza osią oraz od głośnika wysokotonowego, z którym LDW6 ma współpracować.

Zastosowanie

• kolumny 2-drożne i 3-drożne projektowane na podstawie pomiarów
• sekcja nisko-średniotonowa monitorów i kolumn podłogowych
• nowe konstrukcje DIY oraz naprawy po potwierdzeniu zgodności parametrów i wymiarów

Charakter brzmienia i sposób wykorzystania

Umiarkowane Qts daje sporą swobodę projektową. Można rozważyć zarówno obudowę zamkniętą, jak i bass-reflex, zależnie od tego, czy priorytetem jest odpowiedź impulsowa, czy większe zejście i skuteczność w dole pasma.

Objętość obudowy – od czego zacząć?

Z parametrów T/S można wyznaczyć orientacyjne warianty obudowy zamkniętej: Qtc ok. 0,707: około 5,1 l netto; Qtc ok. 0,8: około 3,5 l netto . To nie są jedyne poprawne wartości, ale użyteczny punkt startowy do symulacji.

Przed wykonaniem skrzynki warto sprawdzić odpowiedź częstotliwościową, wychylenie membrany i moc w programie symulacyjnym. W bass-reflex objętość i strojenie portu powinny być liczone razem – nie warto dobierać tunelu wyłącznie na podstawie średnicy głośnika.

Co warto wiedzieć przed zakupem?

Przed wykonaniem obudowy warto zasymulować model na podstawie parametrów T/S, a częstotliwość podziału zwrotnicy dobrać po pomiarze rzeczywistego głośnika na docelowej ściance. Po wykonaniu obudowy pomiar odpowiedzi częstotliwościowej i impedancji pozwoli dopracować zwrotnicę do rzeczywistych warunków pracy.

Do wzmacniacza dobierz obciążenie zgodne z impedancją zestawu – dla tego modelu podana impedancja to 6 Ohm nominalnie; Re 4,8 Ohm. Moc znamionowa dobierana do warunków pracy przetwornika nie oznacza, że wzmacniacz musi mieć dokładnie taką samą moc; ważniejsze są poprawna filtracja, brak przesterowania i kontrola wychylenia.

Najczęstsze pytania

Czy LDW6 pasuje jako zamiennik innego głośnika?

Nie można ocenić zamienności LDW6 po samej średnicy kosza. Ten głośnik ma impedancję 6 Ohm nominalnie; Re 4,8 Ohm, skuteczność 88,4 dB, Fs 50 Hz, Qts 0,42. Zamiennik powinien mieć zgodne wymiary montażowe oraz zbliżone parametry w zakresie istotnym dla obudowy i zwrotnicy; w gotowej kolumnie najlepiej porównać także rzeczywiste charakterystyki częstotliwości i impedancji.

Najważniejsze cechy

• Rodzaj: głośnik nisko-średniotonowy
• Impedancja: 6 Ohm nominalnie; Re 4,8 Ohm
• Skuteczność: 88,4 dB
• Fs: 50 Hz
• Qts: 0,42

Informacje montażowe

CSS LDW6 należy zamontować sztywno i szczelnie, bez skręcania kosza oraz bez nacisku na membranę i zawieszenie.

Uszczelka pod koszem powinna odcinać przecieki powietrza. Przewody wewnątrz obudowy trzeba zamocować tak, aby nie uderzały o membranę ani kosz przy dużym wychyleniu.

Informacje o bezpieczeństwie

Montaż należy wykonywać przy odłączonym wzmacniaczu. Nie należy przekraczać dopuszczalnej mocy ani zakresu pracy przewidzianego przez projekt zwrotnicy; membranę i zawieszenie trzeba chronić przed naciskiem, wilgocią i uszkodzeniami mechanicznymi.

Wymiary montażowe

Dane techniczne
