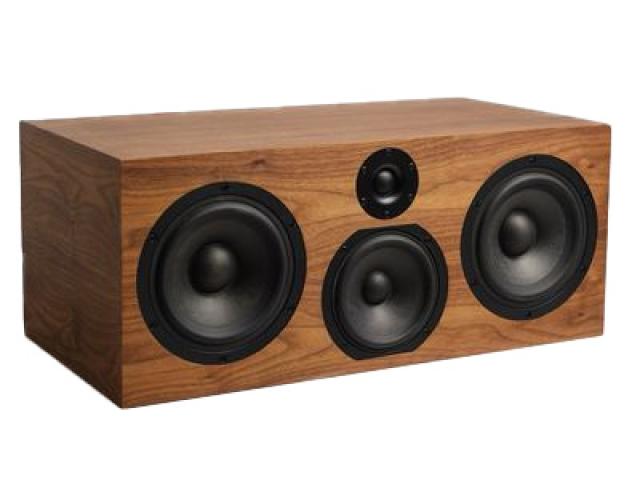

CSS Criton-3TD-XC-Center-Kit-SUP / zestaw DIY do budowy kolumny centralnej ze zwrotnicą Superior

Criton-3TD-XC-Center-Kit-SUP to 3-drożny zestaw DIY do budowy kolumny centralnej dopasowanej do podłogowych Criton 3TD-X. Wykorzystuje ten sam zestaw przetworników: LD25X, LDW6 i dwa LDW7, ale pracuje w obudowie zamkniętej zaprojektowanej z myślą o ustawieniu pod lub nad ekranem.

Opis produktu

Producent podaje pasmo 60 Hz-20 kHz ±3 dB, około 40 Hz-20 kHz w pomieszczeniu, skuteczność 87,8 dB, impedancję 4 Ohm i zalecaną moc wzmacniacza 30-300 W. Zamknięta obudowa ułatwia połączenie z subwooferem, a prawdziwy układ 3-drożny pomaga utrzymać czyste dialogi i niskie zniekształcenia także przy wysokim poziomie odsłuchu.

Wersja Superior wykorzystuje Jantzen Superior Z-Cap w torze wysokotonowym oraz ulepszone cewki i rezystory.

Zastosowanie

• budowa wysokiej klasy kolumn stereo bez projektowania zwrotnicy od zera
• system stereo i kino domowe DIY
• projekt dla osób chcących skupić się na jakości wykonania obudowy i montażu

Budowa zestawu – najważniejsze wskazówki

Nie zmieniaj objętości ani szerokości frontu bez ponownego przeliczenia / pomiaru projektu.

Obudowę sklej szczelnie i zastosuj przewidziane wzmocnienia; nieszczelności i rezonujące panele potrafią zniweczyć zalety dobrych przetworników.

Wersja zwrotnicy Standard, Superior lub Amber jest częścią strojenia danego zestawu CSS. Zmiana wartości elementów albo mieszanie części z innych wersji może zmienić balans tonalny i zgranie przetworników.

Najczęstsze pytania

Czy można zmienić szerokość frontu kolumny?

Duża zmiana szerokości frontu wpływa na dyfrakcję i baffle-step, więc może wymagać korekty zwrotnicy. Najbezpieczniej zachować wymiary projektu, szczególnie szerokość frontu i położenie głośników.

Czy warto zmieniać elementy zwrotnicy na „lepsze”?

Najpierw warto zbudować projekt zgodnie z założeniami. Zmiana wartości elementów zmienia strojenie, natomiast zamiana na element tej samej wartości i zbliżonych parametrach pasożytniczych może być rozważana świadomie.

Najważniejsze cechy

• Rodzaj: zestaw głośnikowy DIY
• Impedancja: 4 Ohm nominalnie
• Pasmo przenoszenia: 60 Hz–20 kHz ±3 dB; w pomieszczeniu około 40 Hz–20 kHz
• Zakres zestawu: jedna kolumna centralna

Informacje montażowe

Montaż powinien być wykonany zgodnie z dokumentacją projektu. Szczególną uwagę należy zwrócić na szczelność obudowy, poprawne spolaryzowanie głośników, rozmieszczenie zwrotnicy i materiału tłumiącego.

Informacje o bezpieczeństwie

Podczas obróbki elementów obudowy należy stosować odpowiednie środki ochrony. Instalację elektryczną i lutowanie wykonuje się przy odłączonym wzmacniaczu.
