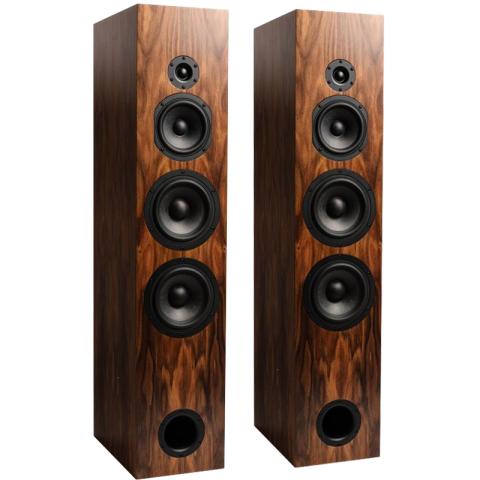

CSS Criton-3TD-X-Tower-Kit / 3-drożny zestaw DIY do budowy kolumn podłogowych

Criton-3TD-X-Tower-Kit to 3-drożny zestaw DIY do budowy pary kolumn podłogowych Criton 3TD-X z tweeterem LD25X, głośnikiem średniotonowym LDW6 i dwoma wooferami LDW7 na kanał. Projekt łączy głęboki bas, wysoką dynamikę i bardzo szerokie rozpraszanie.

Opis produktu

Criton-3TD-X-Tower-Kit jest 3-drożnym zestawem DIY opartym na tweeterze CSS LD25X, osobnym głośniku średniotonowym LDW6 oraz parze wooferów LDW7 w każdej kolumnie. Podziały przy 300 Hz i 2700 Hz odciążają średniotonowy i wysokotonowy od zakresów, w których rosłyby zniekształcenia, a dwa LDW7 odpowiadają za nisko schodzący, dynamiczny bas.

CSS zaprojektował 3TD-X tak, aby uzyskać równą kierunkowość bez waveguide-u. W praktyce oznacza to szerokie rozpraszanie wysokich tonów i mniejszą wrażliwość na siedzenie dokładnie w osi kolumn. Producent podaje pasmo 32 Hz-20 kHz (+/-3 dB), około 20 Hz-20 kHz w typowym pomieszczeniu, skuteczność 87,8 dB i impedancję nominalną 4 Ohm. Zalecany jest wzmacniacz o mocy od 30 W.

Wersja standardowa wykorzystuje kondensatory CSS Stealth Cap, cewki z rdzeniem stalowym w sekcji basowej i rezystory cementowe, zachowując to samo strojenie akustyczne projektu 3TD-X.

Zastosowanie

• budowa wysokiej klasy kolumn stereo bez projektowania zwrotnicy od zera
• system stereo i kino domowe DIY
• projekt dla osób chcących skupić się na jakości wykonania obudowy i montażu

Budowa zestawu – najważniejsze wskazówki

Nie zmieniaj objętości ani szerokości frontu bez ponownego przeliczenia / pomiaru projektu.

Obudowę sklej szczelnie i zastosuj przewidziane wzmocnienia; nieszczelności i rezonujące panele potrafią zniweczyć zalety dobrych przetworników.

Wersja zwrotnicy Standard, Superior lub Amber jest częścią strojenia danego zestawu CSS. Zmiana wartości elementów albo mieszanie części z innych wersji może zmienić balans tonalny i zgranie przetworników.

Najczęstsze pytania

Czy można zmienić szerokość frontu kolumny?

Duża zmiana szerokości frontu wpływa na dyfrakcję i baffle-step, więc może wymagać korekty zwrotnicy. Najbezpieczniej zachować wymiary projektu, szczególnie szerokość frontu i położenie głośników.

Czy warto zmieniać elementy zwrotnicy na „lepsze”?

Najpierw warto zbudować projekt zgodnie z założeniami. Zmiana wartości elementów zmienia strojenie, natomiast zamiana na element tej samej wartości i zbliżonych parametrach pasożytniczych może być rozważana świadomie.

Najważniejsze cechy

• Rodzaj: zestaw głośnikowy DIY
• Impedancja: 4 Ohm nominalnie
• Pasmo przenoszenia: 32 Hz-20 kHz (+/-3 dB); w pomieszczeniu około 20 Hz-20 kHz
• Zakres zestawu: para kolumn
• Skuteczność: 87,8 dB
• Częstotliwości podziału: 300 Hz / 2700 Hz
• Zalecany wzmacniacz: od 30 W

Informacje montażowe

Montaż powinien być wykonany zgodnie z dokumentacją projektu. Szczególną uwagę należy zwrócić na szczelność obudowy, poprawne spolaryzowanie głośników, rozmieszczenie zwrotnicy i materiału tłumiącego.

Informacje o bezpieczeństwie

Podczas obróbki elementów obudowy należy stosować odpowiednie środki ochrony. Instalację elektryczną i lutowanie wykonuje się przy odłączonym wzmacniaczu.
