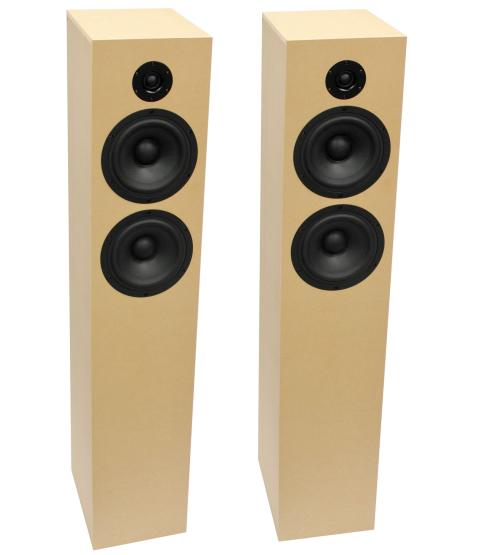

CSS Criton-2TD-Tower-Kit / zestaw DIY do budowy kolumn podłogowych z głośnikiem LD22 / 6 Ohm

Criton-2TD-Tower-Kit to podłogowa, 2-drożna konstrukcja z kopułką LD22 i dwoma wooferami LDW7. W porównaniu z 2TD MTM większa objętość obudowy została wykorzystana przede wszystkim do rozszerzenia basu: producent podaje około 30 Hz przy -3 dB w polu swobodnym i około 20 Hz w pomieszczeniu.

Opis produktu

2TD Tower ma nieco spokojniejszą prezentację góry niż wersja 2TD-X z LD25X, dlatego dobrze pasuje do osób szukających pełnego, swobodnego brzmienia bez mocnego eksponowania detalu. Skuteczność około 90 dB, impedancja 6 Ohm i rekomendowana moc 20-100 W sprawiają, że nie wymaga egzotycznego wzmacniacza, choć solidne zasilanie pomaga wykorzystać dwa LDW7 w basie.

To projekt, który w systemie muzycznym może pracować bez subwoofera. Jeżeli subwoofer ma być używany, warto potraktować go jako uzupełnienie najniższej oktawy, a nie jako konieczność wynikającą z braku basu w samej kolumnie.

Zastosowanie

• budowa wysokiej klasy kolumn stereo bez projektowania zwrotnicy od zera
• system stereo i kino domowe DIY
• projekt dla osób chcących skupić się na jakości wykonania obudowy i montażu

Budowa zestawu – najważniejsze wskazówki

Nie zmieniaj objętości ani szerokości frontu bez ponownego przeliczenia / pomiaru projektu.

Obudowę sklej szczelnie i zastosuj przewidziane wzmocnienia; nieszczelności i rezonujące panele potrafią zniweczyć zalety dobrych przetworników.

Wersja zwrotnicy Standard, Superior lub Amber jest częścią strojenia danego zestawu CSS. Zmiana wartości elementów albo mieszanie części z innych wersji może zmienić balans tonalny i zgranie przetworników.

Najczęstsze pytania

Czy można zmienić szerokość frontu kolumny?

Duża zmiana szerokości frontu wpływa na dyfrakcję i baffle-step, więc może wymagać korekty zwrotnicy. Najbezpieczniej zachować wymiary projektu, szczególnie szerokość frontu i położenie głośników.

Czy warto zmieniać elementy zwrotnicy na „lepsze”?

Najpierw warto zbudować projekt zgodnie z założeniami. Zmiana wartości elementów zmienia strojenie, natomiast zamiana na element tej samej wartości i zbliżonych parametrach pasożytniczych może być rozważana świadomie.

Najważniejsze cechy

• Rodzaj: zestaw głośnikowy DIY
• Impedancja: 6 Ohm
• Pasmo przenoszenia: 30 Hz-20 kHz ±3 dB (anechoic), około 20 Hz-20 kHz w pomieszczeniu
• Zakres zestawu: para kolumn

Informacje montażowe

Montaż powinien być wykonany zgodnie z dokumentacją projektu. Szczególną uwagę należy zwrócić na szczelność obudowy, poprawne spolaryzowanie głośników, rozmieszczenie zwrotnicy i materiału tłumiącego.

Informacje o bezpieczeństwie

Podczas obróbki elementów obudowy należy stosować odpowiednie środki ochrony. Instalację elektryczną i lutowanie wykonuje się przy odłączonym wzmacniaczu.
