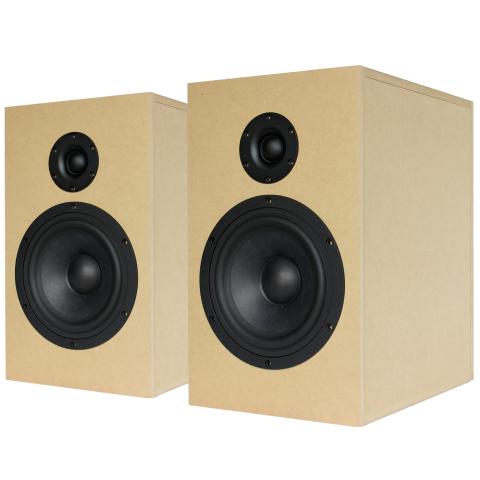

CSS Criton-1TD-X-Kit-SUP / zestaw DIY do budowy kolumn podstawkowych z LD25X i zwrotnicą Superior

Criton-1TD-X-Kit-SUP to podstawkowy, 2-drożny zestaw DIY z głośnikiem nisko-średniotonowym CSS LDW7 i wysokotonowym LD25X. To jeden z najbardziej kompaktowych projektów serii Criton X, ale został zaprojektowany tak, aby oferować pełny, głęboki bas oraz szczegółową górę bez ostrego, męczącego charakteru.

Opis produktu

LD25X wykorzystuje napęd XBL2, a LDW7 odpowiada za niski poziom zniekształceń i zaskakująco dojrzały bas jak na kolumnę podstawkową. Producent podaje pasmo około 40 Hz-20 kHz ±3 dB w polu swobodnym, 30 Hz-20 kHz w pomieszczeniu, impedancję 8 Ohm i skuteczność 87 dB. Dzięki temu 1TD-X pasuje zarówno do klasycznego stereo, jak i systemu 2.1, w którym subwoofer ma przejąć dopiero najniższą oktawę.

Wersja Superior zachowuje ten sam projekt akustyczny, ale wykorzystuje wyższej klasy elementy zwrotnicy, m.in. kondensatory Jantzen Superior Z-Cap w torze wysokotonowym, cewki powietrzne o dużym przekroju i rezystory Mills. To wariant dla osoby, która chce od razu zbudować docelową wersję 1TD-X, bez późniejszej wymiany elementów zwrotnicy.

Zastosowanie

• budowa wysokiej klasy kolumn stereo bez projektowania zwrotnicy od zera
• system stereo i kino domowe DIY
• projekt dla osób chcących skupić się na jakości wykonania obudowy i montażu

Budowa zestawu – najważniejsze wskazówki

Nie zmieniaj objętości ani szerokości frontu bez ponownego przeliczenia / pomiaru projektu.

Obudowę sklej szczelnie i zastosuj przewidziane wzmocnienia; nieszczelności i rezonujące panele potrafią zniweczyć zalety dobrych przetworników.

Wersja zwrotnicy Standard, Superior lub Amber jest częścią strojenia danego zestawu CSS. Zmiana wartości elementów albo mieszanie części z innych wersji może zmienić balans tonalny i zgranie przetworników.

Najczęstsze pytania

Czy można zmienić szerokość frontu kolumny?

Duża zmiana szerokości frontu wpływa na dyfrakcję i baffle-step, więc może wymagać korekty zwrotnicy. Najbezpieczniej zachować wymiary projektu, szczególnie szerokość frontu i położenie głośników.

Czy warto zmieniać elementy zwrotnicy na „lepsze”?

Najpierw warto zbudować projekt zgodnie z założeniami. Zmiana wartości elementów zmienia strojenie, natomiast zamiana na element tej samej wartości i zbliżonych parametrach pasożytniczych może być rozważana świadomie.

Najważniejsze cechy

• Rodzaj: zestaw głośnikowy DIY
• Impedancja: 8 Ohm
• Pasmo przenoszenia: 40 Hz-20 kHz ±3 dB (anechoic), około 30 Hz-20 kHz w pomieszczeniu
• Zakres zestawu: para kolumn

Informacje montażowe

Montaż powinien być wykonany zgodnie z dokumentacją projektu. Szczególną uwagę należy zwrócić na szczelność obudowy, poprawne spolaryzowanie głośników, rozmieszczenie zwrotnicy i materiału tłumiącego.

Informacje o bezpieczeństwie

Podczas obróbki elementów obudowy należy stosować odpowiednie środki ochrony. Instalację elektryczną i lutowanie wykonuje się przy odłączonym wzmacniaczu.

Wymiary montażowe

Dane techniczne
