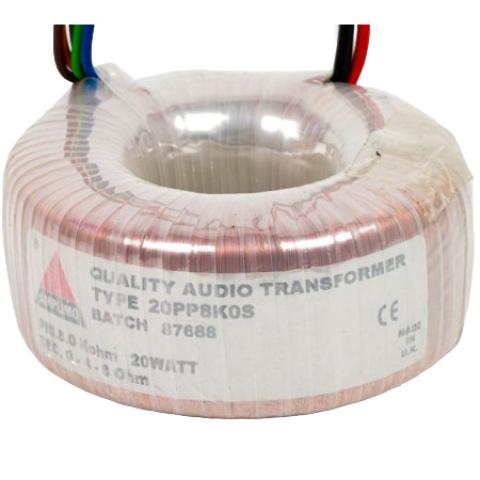

Amplimo 20PP8K0S / 20 W / transformator głośnikowy Push-Pull / 8 kOhm / 4 / 8 Ohm

Amplimo 20PP8K0S jest transformatorem głośnikowym do lampowego stopnia Push-Pull o mocy 20 W, z impedancją pierwotną 8 kOhm i odczepami wtórnymi 4 / 8 Ohm.

Opis produktu

W transformatorze wyjściowym nie wystarczy dopasować samej mocy. Impedancja pierwotna musi pasować do lampy, napięcia zasilania i punktu pracy, a wybrane wyjście wtórne do impedancji podłączonej kolumny. Błędne dopasowanie zmienia obciążenie widziane przez lampę i może pogorszyć zarówno moc, jak i zniekształcenia.

Toroidalny transformator głośnikowy jest kompaktowy i może oferować szerokie pasmo, ale wymaga poprawnego prowadzenia przewodów i montażu. Transformator Amplimo 20PP8K0S powinien być dobrany do konkretnego schematu wzmacniacza, a nie traktowany jako uniwersalny zamiennik wybierany wyłącznie po mocy.

Zastosowanie

• zasilacze wzmacniaczy i innych urządzeń audio
• projekty DIY wymagające określonych napięć wtórnych i odpowiedniego zapasu VA
• serwis urządzeń po potwierdzeniu napięć, prądów, wymiarów i sposobu montażu

Dobór transformatora do projektu

Transformatora nie dobiera się „na podobne napięcie”. Należy sprawdzić napięcia wszystkich uzwojeń, wymagany prąd lub moc VA, sposób łączenia uzwojeń, wymiary oraz bezpieczniki. W zasilaczu audio trzeba też uwzględnić napięcie po prostowaniu i filtracji, które będzie wyższe od wartości AC podanej na uzwojeniu wtórnym.

Porównanie i praktyczne różnice

Toroid ma zwykle mniejsze pole rozproszenia i dobrą sprawność przy niewielkich wymiarach. W porównaniu z rdzeniem EI bywa łatwiejszy do zastosowania blisko czułych obwodów audio, choć może mieć wyższy prąd rozruchowy.

Najczęstsze pytania

Czy transformator o większej mocy VA może zastąpić ten model?

Może, jeśli napięcia wtórne, sposób łączenia uzwojeń, izolacja i wymiary są odpowiednie. Większa moc VA nie podnosi sama z siebie napięcia, ale większy transformator może mieć wyższy prąd rozruchowy i wymagać innego bezpiecznika.

Najważniejsze cechy

• Typ transformatora: toroidalny transformator głośnikowy do układów lampowych
• Moc znamionowa: 20 W

Informacje montażowe

Transformator należy stabilnie zamocować do obudowy, zachowując wymagane odstępy izolacyjne i ochronę przewodów przed przetarciem. Podłączenie uzwojeń, uziemienie i zabezpieczenie nadprądowe muszą odpowiadać schematowi urządzenia.

Informacje o bezpieczeństwie

Produkt może pracować z napięciem sieciowym lub innymi napięciami niebezpiecznymi. Montaż powinien wykonywać wykwalifikowany instalator przy całkowicie odłączonym zasilaniu. Wymagane są właściwe bezpieczniki, izolacja, uziemienie obudowy i osłona uniemożliwiająca dotknięcie części pod napięciem.

Dane techniczne
