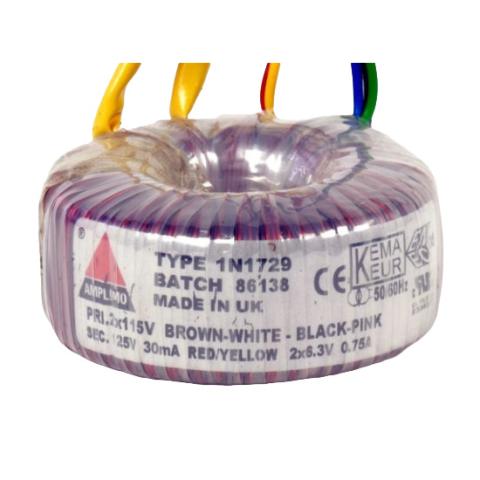

Amplimo 1N1729 / 22 VA / transformator zasilający do wzmacniacza lampowego / 125 / 2 × 6,3 V

Amplimo 1N1729 jest transformatorem zasilającym przygotowanym do wzmacniaczy lampowych o mocy 22 VA.

Opis produktu

Amplimo 1N1729 jest transformatorem zasilającym przygotowanym do wzmacniaczy lampowych o mocy 22 VA. Uzwojenia wtórne zapewniają 125 / 2 × 6,3 V. Taki zestaw napięć pozwala z jednego transformatora zasilić obwód anodowy, żarzenie i — zależnie od projektu — układy pomocnicze lub bias.

Każde napięcie wtórne ma własną funkcję, dlatego przed zakupem trzeba porównać nie tylko wartości napięć, ale również dostępne prądy z konkretnym schematem. Napięcie po prostowaniu będzie wyższe niż nominalne AC uzwojenia i wpływa bezpośrednio na punkt pracy lamp.

Transformator Amplimo 1N1729 jest przeznaczony do nowej konstrukcji lub świadomej naprawy wzmacniacza lampowego. Zbliżona moc VA innego transformatora nie wystarcza jako kryterium zamiany — niewłaściwe napięcie anodowe albo za słabe uzwojenie żarzenia może uniemożliwić prawidłową pracę układu.

Zastosowanie

• zasilacze wzmacniaczy i innych urządzeń audio
• projekty DIY wymagające określonych napięć wtórnych i odpowiedniego zapasu VA
• serwis urządzeń po potwierdzeniu napięć, prądów, wymiarów i sposobu montażu

Dobór transformatora do projektu

Transformatora nie dobiera się „na podobne napięcie”. Należy sprawdzić napięcia wszystkich uzwojeń, wymagany prąd lub moc VA, sposób łączenia uzwojeń, wymiary oraz bezpieczniki. W zasilaczu audio trzeba też uwzględnić napięcie po prostowaniu i filtracji, które będzie wyższe od wartości AC podanej na uzwojeniu wtórnym.

Porównanie i praktyczne różnice

Toroid ma zwykle mniejsze pole rozproszenia i dobrą sprawność przy niewielkich wymiarach. W porównaniu z rdzeniem EI bywa łatwiejszy do zastosowania blisko czułych obwodów audio, choć może mieć wyższy prąd rozruchowy.

Najczęstsze pytania

Czy transformator o większej mocy VA może zastąpić ten model?

Może, jeśli napięcia wtórne, sposób łączenia uzwojeń, izolacja i wymiary są odpowiednie. Większa moc VA nie podnosi sama z siebie napięcia, ale większy transformator może mieć wyższy prąd rozruchowy i wymagać innego bezpiecznika.

Najważniejsze cechy

• Typ transformatora: toroidalny transformator zasilający do wzmacniaczy lampowych
• Moc znamionowa: 22 VA
• Napięcie uzwojenia wtórnego: 125 / 2 × 6,3 V

Informacje montażowe

Transformator należy stabilnie zamocować do obudowy, zachowując wymagane odstępy izolacyjne i ochronę przewodów przed przetarciem. Podłączenie uzwojeń, uziemienie i zabezpieczenie nadprądowe muszą odpowiadać schematowi urządzenia.

Informacje o bezpieczeństwie

Produkt może pracować z napięciem sieciowym lub innymi napięciami niebezpiecznymi. Montaż powinien wykonywać wykwalifikowany instalator przy całkowicie odłączonym zasilaniu. Wymagane są właściwe bezpieczniki, izolacja, uziemienie obudowy i osłona uniemożliwiająca dotknięcie części pod napięciem.

Dane techniczne
